Exercices d’entraînement à l’exploitation de cartes géologiques

Exercice 1. Etude de la carte de Lavelanet.

LavelanetUne version plus ancienne et plus simple de la même carte

Légende Lavelanet 1/50 000e

Questions :

1. Nature des terrains : quelles sont les familles de roches représentées ici ?

2. Age des terrains ?

3. Quelles sont les principales structures cartographiques observables (argumenter votre réponse) ?

4. Repérer les directions des différentes familles de failles et pour chacune d’entre elle, déterminer le pendage du plan de faille.

5. Pour les failles Est-Ouest au Sud de la carte, en déduire si elles sont normales ou inverses.

Exercice 2. Entraînement à la réalisation d’un schéma structural.

En vous aidant de la fiche méthodologique distribuée, réaliser un schéma structural de la région Massif Armoricain – Bassin parisien à partir de l’extrait de la carte de France au 1 / 1 000 000e fourni ci-dessous.

Extrait de la carte de France au 1/1 000 000e : Massif armoricain – Bassin parisienCarte extrait Massif Armoricain -Bassin Parisien FranceLégendes de la carte géologique de la France au 1/1 000 000e

Exercice 3. Entraînement à la réalisation de coupes géologiques à main levée

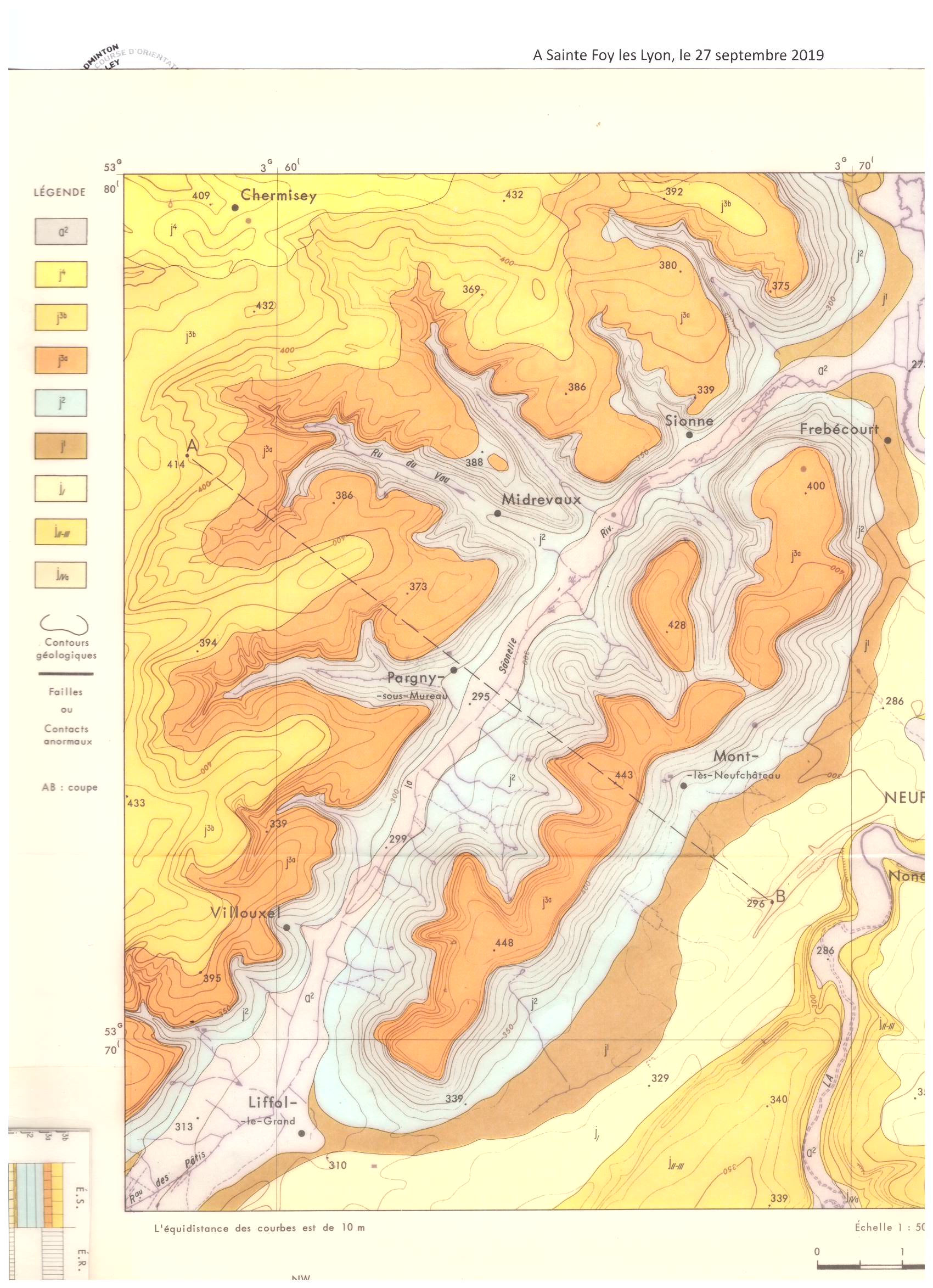

Réaliser une coupe le long du trait AB sur la carte suivante, en utilisant le profil topographique fourni ensuite.

Réaliser une coupe le long du trait AB sur la carte suivante, en utilisant le profil topographique fourni ensuite.
