TP Géologie

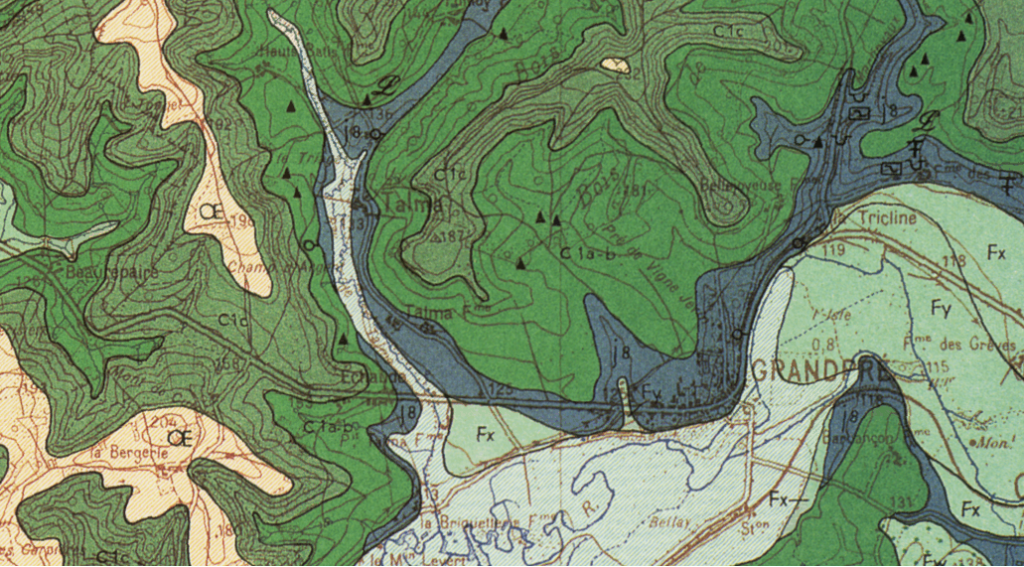

Les formations j1 sont présentes (bleu le plus foncé) mais l’indice ne figure pas sur la carte. Les formations j2 reposent en discordance sur les formations j1.

Attention : les courbes rouges ne sont pas des courbes de niveau indiquant l’altitude du terrain, elles indiquent l’altitude du toit de la nappe phréatique du Rhône (ce sont des « isopièzes »). Les flèches bleues indiquent le sens d’écoulement de l’eau dans la nappe.

Les limites des formations du Jurassique suivent les courbes de niveau. Il s’agit d’une structure tabulaire ou horizontale. Ne pas confondre le figuré utilisé pour les fossiles avec un figuré de pendage (la barre verticale du « T » est barrée).

Le pendage de la faille est faible car le trait pointillé suit les courbes de niveau.

Il s’agit d’une moraine latérale témoignant de la présence récente, au regard de la bonne conservation de l’affleurement, d’un glacier.

Il s’agit de l’hydrolyse acide d’un feldspath. En 1ère année vous avez probablement vu un exemple de réaction d’hydrolyse avec l’orthose KAlSi3O8. Il suffit de reprendre la méthode appliquée car Na+ se comporte comme K+

Les dépôts glaciaires sont très hétérogènes ; seuls les plus gros éléments se déposent dans les torrents ; les dépôts de plage (ici des galets) sont usés par le transport fluviatile, la houle…

La matrice micritique est prépondérante, elle résulte de la bioprécipitation d’organismes dans des milieux calmes et de fortes profondeurs mais au-dessus de la CCD (Carbonate Compensation Depth = profondeur de compensation des carbonates). Il s’agit de boue calcaire des grands fonds.

Il s’agit d’un phénomène de remplacement lié à l’évolution de la composition chimique du substrat au cours de la diagenèse. Les cavités ultimes de la roche carbonatée sont remplies par des fluides sursaturés en silice qui précipitent formant quartz et calcédoine.
